YJT-500液壓尖軌直軌器主 要 技 術 參 數

1、直軌或彎軌力       500KN

2、系統壓力          73Mpa

3、油缸行程         84mm±2mm

4、鉤軌臂支點距離      1000mm

5、外形尺寸        1300×510×438（mm）

6、整機質量  （含液壓油）   138kg

YJT-500液壓尖軌直軌器結構和工作原理

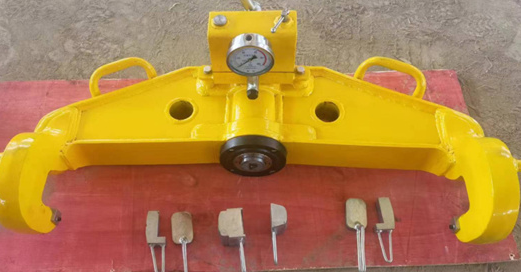

YJT-500液壓尖軌直軌器主要由機架、手動泵站、液壓缸、頂軌塊、鉤軌臂、鉤軌墊鐵及連接油管等部分組成。

YJT-500液壓尖軌直軌器作業時，將該機水平放置于尖軌或普通鋼軌上，液壓缸活塞桿的頂塊對準尖軌或普通鋼軌變形位置的軌腰中心處，鉤軌臂鉤緊另側軌腰中心。搬動手壓泵搬桿，活塞桿伸出，頂塊頂緊軌腰，同時，兩側鉤軌墊鐵也鉤緊軌腰，往復搬動手壓泵搬桿，向液壓油缸供油,系統壓力增高，活塞桿及頂塊推力加大，在兩側鉤軌臂的支承下，尖軌或普通鋼軌產生變形，直至產生塑性變形，將尖軌或普通鋼軌調直或彎曲。
